Bricolage : Changement de la courroie d’une machine à laver Bosch

Publié le par
Répondre

La référence de la machine :

  • Bosch Maxx 7.
  • WAE28165FF/03
  • FD 9306 600687

Il suffit d’enlever un vis tor pour avoir accès à la courroie :

Je vous conseille de voir le sur Youtube : https://www.youtube.com/watch?v=Fo5Ivr91C6E

La référence de la courroie :

  • 5500002576 5PJE 1255 ( sur Amazon : https://amzn.eu/d/a07zbDA : 43 Euros sans livraison)
    • Courroie de transmission de 1252 mm de développement
    • Fente : type J / dents : 5 / canaux : 4 / élasticité : PJE
    • Chargée de transmettre le mouvement du moteur au tambour de la machine à laver .

On m’a livré la courroie : ( site : www.pcdt.fr : 48,2 Euros )

  • 5550010349 5PJE 1255
    • Courroie de transmission de 1220 mm de développement
    • Fente : type J / dents : 5 / canaux : 4 / élasticité : PJE
    • Chargée de transmettre le mouvement du moteur au tambour de la machine à laver .

Bref il manque 32 mm … c’est rien et beaucoup trop.
Donc je recommande les livraisons Amazon.

Manette XBOX : Réparation du bouton de synchronisation .

Publié le par
Répondre

Voici les étapes pour réparer la manette XBOX :

1 bis –

1-On peut démonter les caches avec une petite cuillère ou bien un outil plus adapté ….

2-Premier boulon

3-Enlever les 4 boulons

4-Enlever l’étiquette

5-Enlever le boulon.

5 bis – Boulon

6 – La manette démonté

8 –

9 –

10 – La reparation avec un cure dent …. trop fort. Impossible de souder.

En fait le bouton ne tenait plus, et maintenant il y a un appui sur le cure dent.

Rémi. ( Mon premier article, merci pour vos commentaires )

Voici un résumé en image des 5 vis :

Remplacement de la batterie d’une Braun Oral-B Professionnel (Type 4729)

Publié le par
36

Après analyse la brosse à dent ne tient plus la charge, il faut donc changer la batterie rechargeable. La référence qui est sous le chargeur est BRAUN Type 3757 (la documentation technique chez Braun est ici ) et la référence de la brosse à dent est marqué en dessous (BRAUN Type 4729 // F 339 12309 0F)

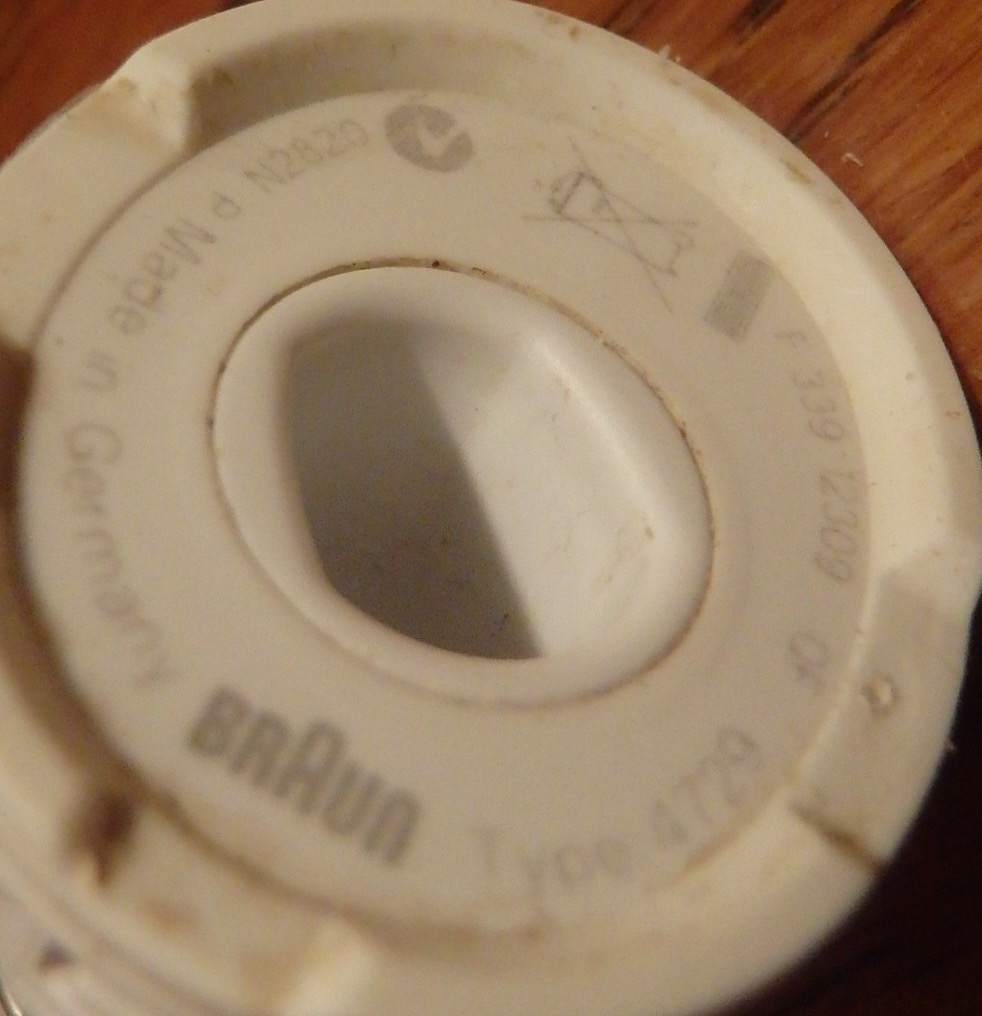

OLYMPUS DIGITAL CAMERA

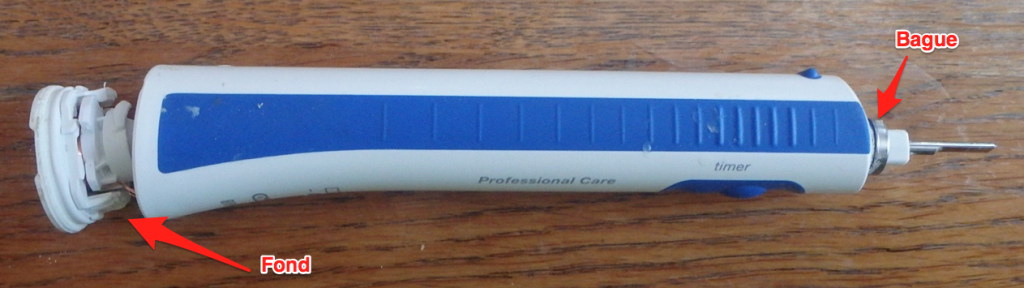

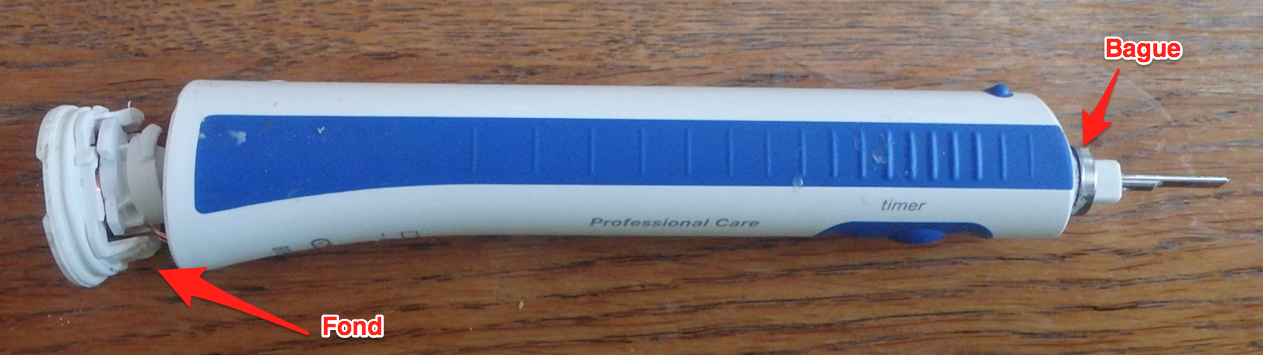

Pour démonter la brosse à dent il faut enlever la bague en haut et déclipser le font en faisant faire une rotation.

Capture d’écran 2016-08-26 à 21.22.37

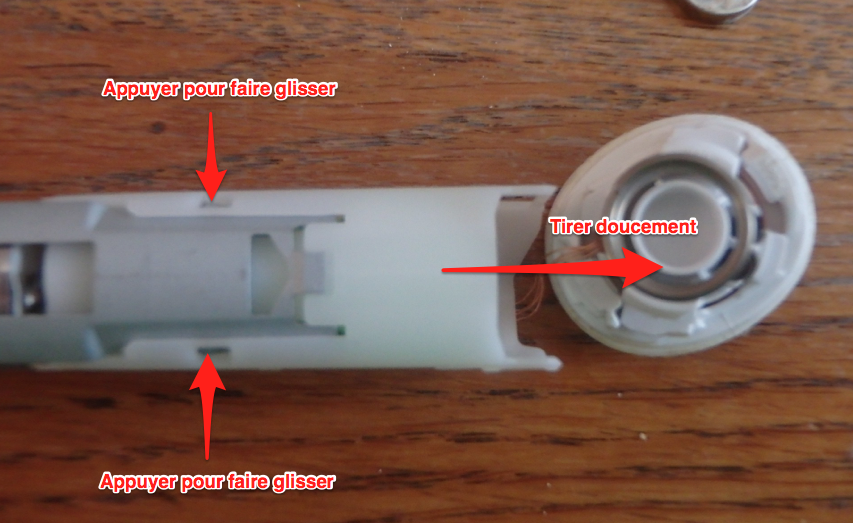

Ensuite on pousse sur le haut pour faire sortir l’intérieur. Puis on fait glisser le plastique, pour cela il faut appuyer sur deux bouts en aluminium.

Capture d’écran 2016-08-26 à 21.27.12

Il ne faut pas trop tirer car il y a des soudures vers le moteur:

Capture d’écran 2016-08-26 à 21.28.58

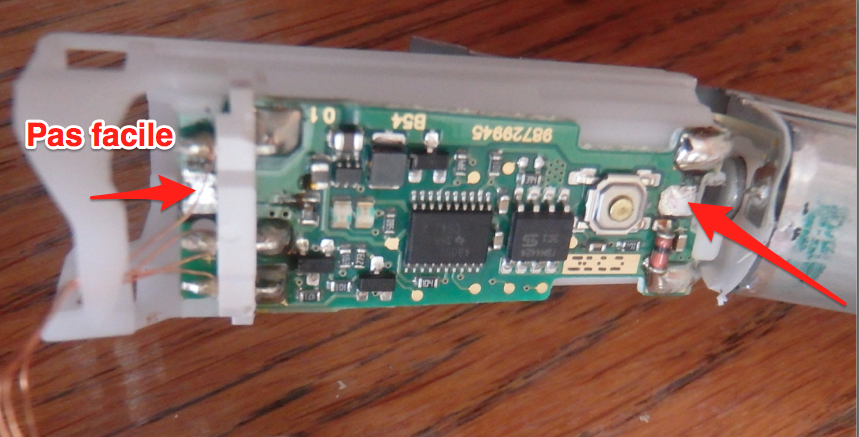

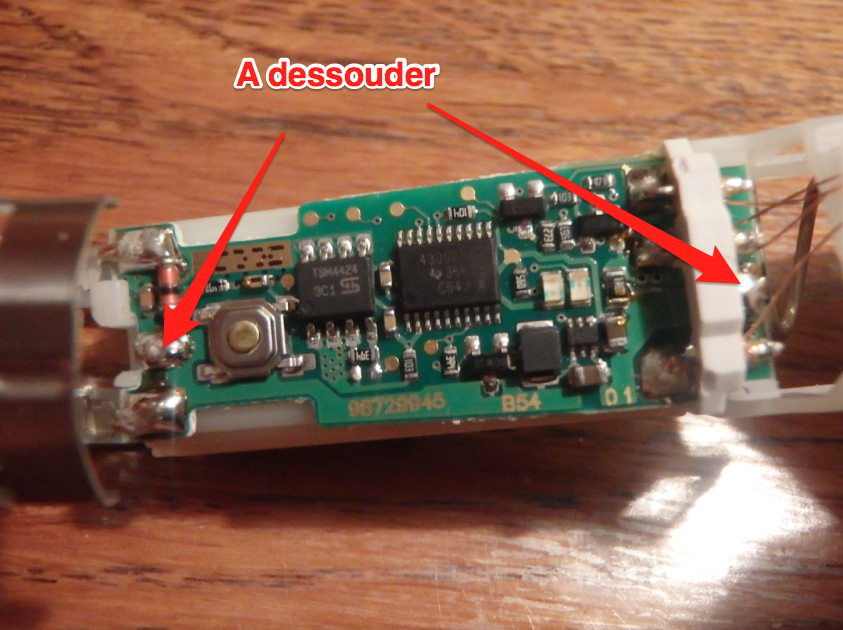

Et maintenant on peut admirer toute la complexité pour devoir sortir la pile. (Ref sur la carte 98729945 B54 )

Capture d’écran 2016-08-26 à 21.34.41

J’ai envi de dire que c’est du travail d’industriel, quand les industriels pensent à souder la pile et à faire en sorte que cela soit complexe à sortir la pile. Il aurait été plus simple et plus honnête de mettre une trape à pile, ou alors de faire en sorte de pouvoir sortir la pile plus facilement. Mais souder une pile, ca c’est du travail d’industriel. C’est aussi pratique pour faire la dépollution . L’industriel préfère que l’utilisateur change complètement la brosse à dent de 20 à 60 Euro plutôt que seulement une pile de 5 à 11 Euro. Ensuite chacun sa stratégie d’autres industriels font en sorte qu’il ne soit pas possible d’acheter des pieces. Comme par exemple ALCATEL avec les téléphones où il est impossible de trouver facilement des écrans. Alors que c’est très facile pour WIKO, APPLE, SAMSUNG. Ma conclusion : BRAUN un vrai industriel .

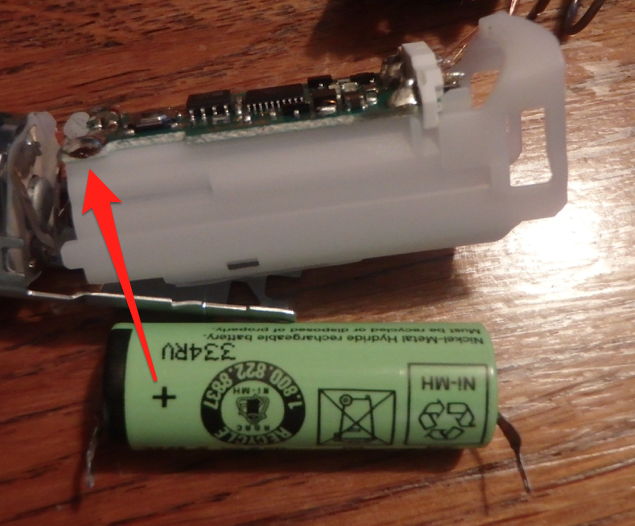

Une fois que l’on a désoudé il faut bien noter la position de la pile :

Capture d’écran 2016-08-29 à 11.23.13 Capture d’écran 2016-08-29 à 11.24.07

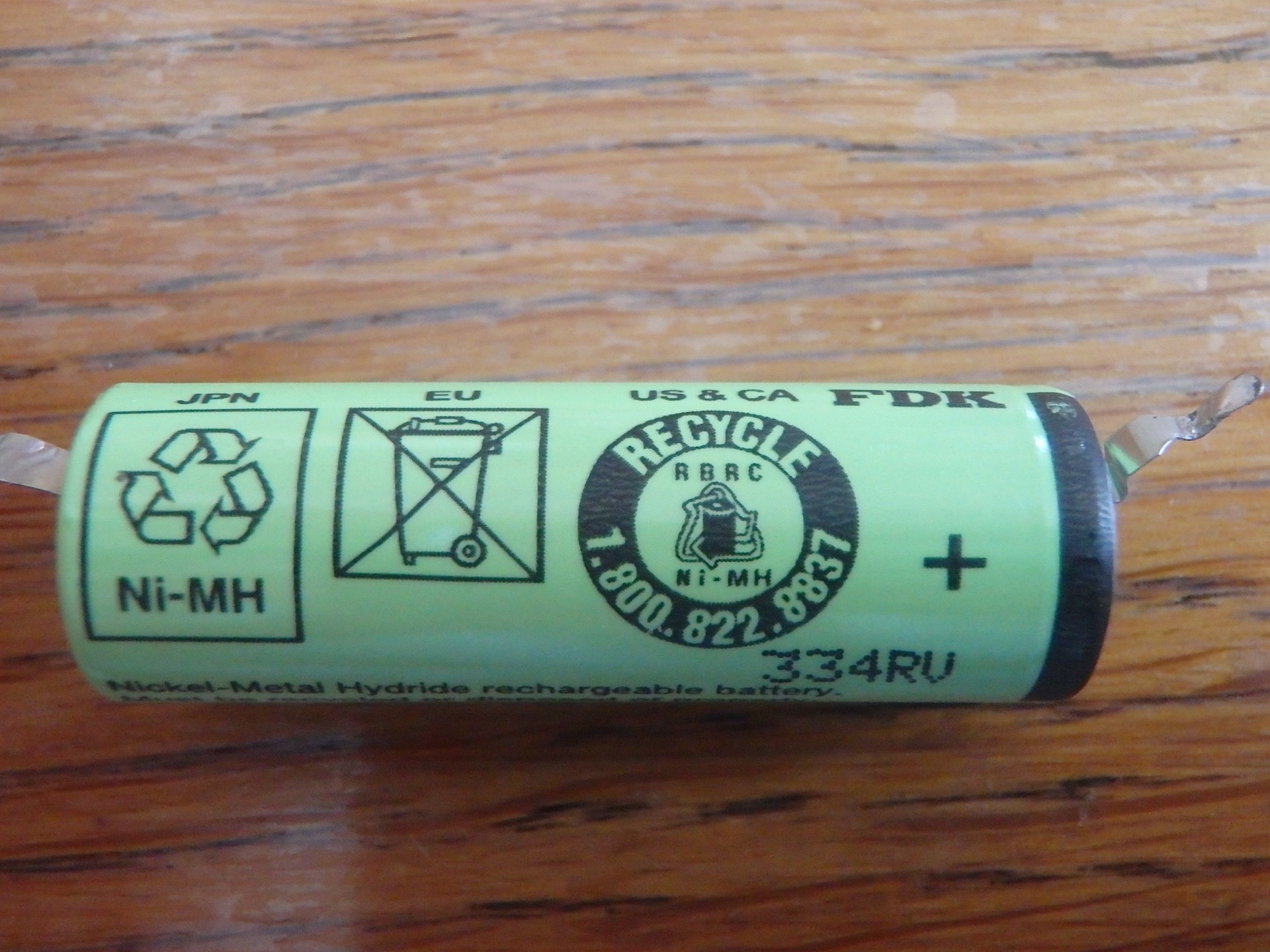

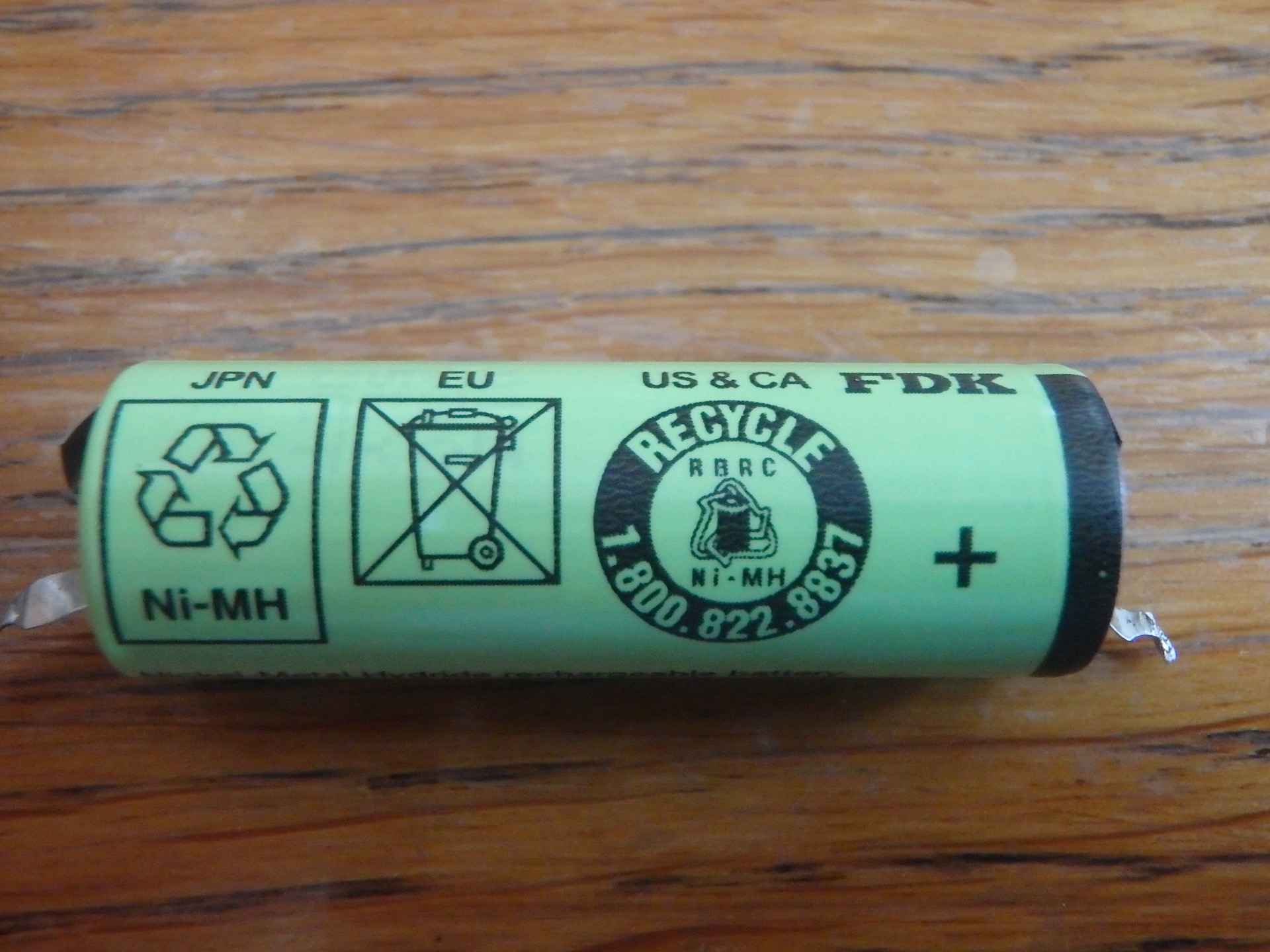

Quand on regarde la pile on ne trouve aucune indication sur le Voltage ou l’Ampérage, seul est marqué 334RV. Encore bravo Braun du vrai travail d’industriel.

OLYMPUS DIGITAL CAMERA

OLYMPUS DIGITAL CAMERA

Quand je cherche sur Amazon grace à la taille de la pile 42 mmx14 mm, on trouve plusieurs piles faisant l’affaire :

  • Tension de la batterie: 1.2V, Capacité: 1400mAh; Ni-Mh;HQRP® Batterie rechargeable; (8 Euro) . Attention à la taille c’est 42x14mm et non 42x17mm.
  • Tension de la batterie: 1.2V, Capacité: 2000mAh; Ni-Mh;HQRP® Batterie rechargeable; ( 9 Euro). Attention à la taille c’est 42x14mm et non 42x17mm.
  • Tension de la batterie: 1.2V, Capacité: 2150mAh; Ni-Mh;HQRP® Batterie rechargeable; (12 Euro). Uniquement en 42x17mm.

Attention Braun innove dans la taille des batteries :

  • 42×14 mm
  • 42×17 mm
  • 49×14 mm
  • 49×17 mm
  • 56×17 mm
  • …

donc il faut bien regarder à prendre les mêmes dimensions !

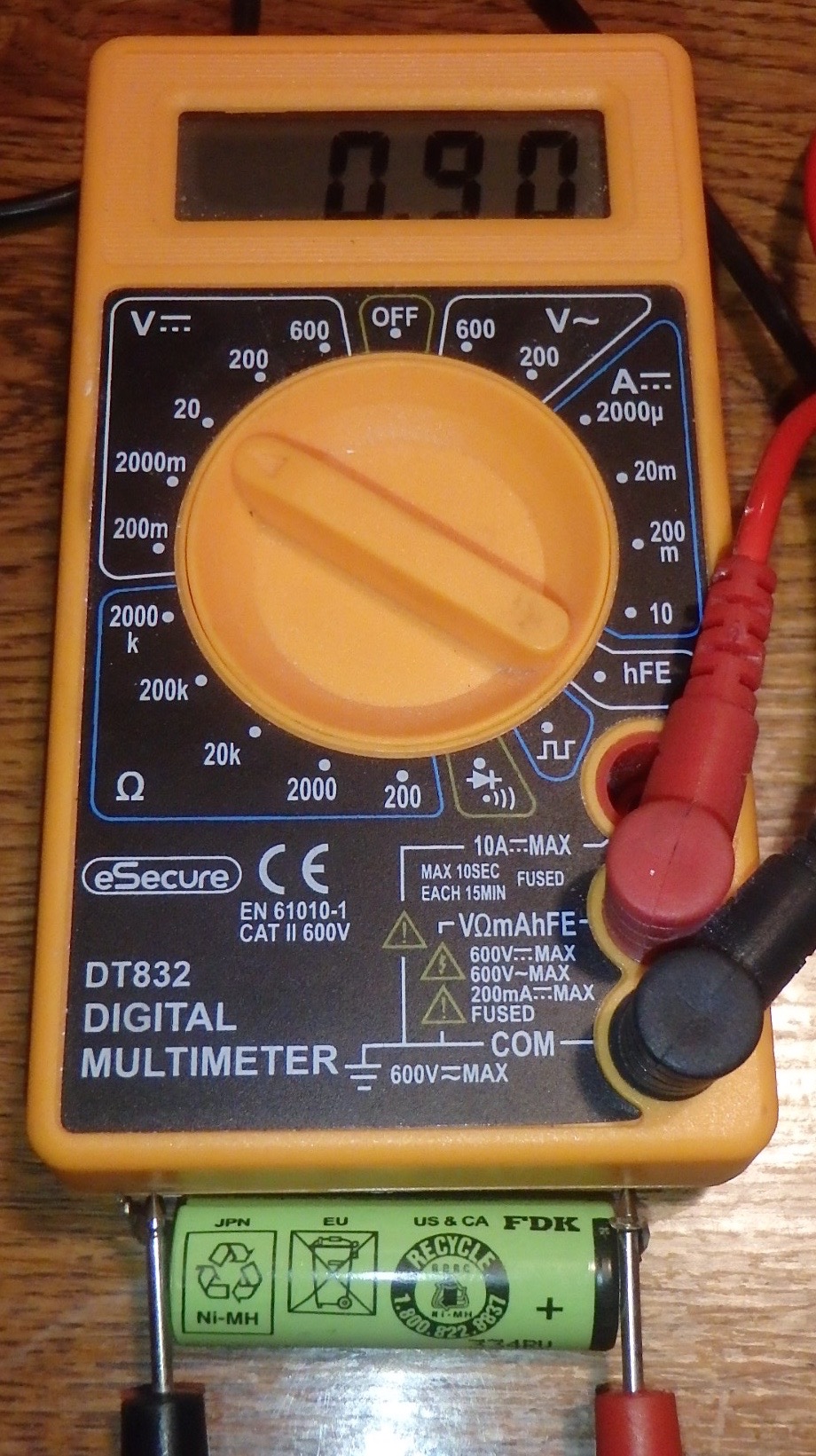

J’ai pris la version 1400 mAh, la suite au prochaine épisode. A noter que j’ai mesuré 0.9V et non pas 1.2V , mais je prends le risque.

OLYMPUS DIGITAL CAMERA

Petit sondage : A quoi reconnait-on un grand industriel ?

  1. Il triche pour respecter les normes : par exemple Volkswagen avec le diesel.
  2. Il ne respecte pas les standards : par exemple Apple qui n’utilise pas le connecteur micro-USB pour les téléphones .
  3. Il fait en sorte que le produit soit jetable et il rend difficile toute réparation. Il ne marque aucune référence sur les pièces. C’est le cas de Braun visiblement … (obsolescence programmée : Péremption indirecte :  Certains fabricants vont jusqu’à souder la batterie des appareils électroniques pour pousser au renouvellement de l’équipement quand la batterie ne fonctionne plus).
  4. Il fait en sorte qu’il soit impossible de ne pas passer par son SAV. Par exemple Alcatel avec son écran, qui est très difficile à trouver alors que ce n’est pas le cas pour Wiko, Apple, Samsung.
  5. Il fait en sorte que le produit tombe en panne peu de temps après la fin de la garantie (obsolescence programmée : Péremption planifiée).
  6. Il fait en sorte de changer le standard sans arrêt afin d’être sans arrêt obliger de tout reprendre (obsolescence programmée : Obsolescence par incompatibilité )

On devrait forcer les industriels a marquer sur l’étiquette : pile(s) soudée(s). Ensuite ils arrêteront cette pratique qui est absolument pas écologique !

Le vote c’est ici :

A quoi reconnait-on un grand industriel ?

View Results

Chargement ... Chargement ...

https://twitter.com/cyberneurones/status/771072067970166784

A noter aussi qu’il est possible de ne pas acheter des têtes de chez Braun :

A la place de :

Remplacer une résistance de ballon d’eau chaude électrique

Publié le par
1

La résistance du ballon d’eau chaude permet de chauffer l’eau, l’ennemi principal d’un chauffe-eau est la calcaire. Il est donc important de changer la résistance quand le ballon d’eau chaude produit moins d’eau chaude ou bien s’il fait disjoncter le compteur.

Les étapes de changement de la résistance sont assez simples :

  • L’étape initiale est de prendre la référence et de commander les pièces 😉 . Normalement on trouve une étiquette avec la référence du chauffe-eau. Cela permet aussi de connaitre le prix du chauffe-eau, le mien par exemple est un ARISTON qui vaut entre 400 et 500 Euros. Si le prix des pièces vaut plus de la moitié du prix neuf, je pense qu’il faut réfléchir à la réparation.

P_20160430_124255_1

  • Couper l’électricité au niveau du tableau électrique, et vérifier que l’électricité est bien coupée.
  • Couper l’arrivée d’eau générale, ou l’arrivée sur le chauffe-eau si votre installation le permet.
  • Ouvrir tous les robinets sur l’eau chaude afin de vidanger le chauffe-eau.
  • Enlever le cache de protection pour avoir accès aux branchements électriques. (Sur la photo j’ai déjà enlevé les fils électriques)

P_20160430_120531_1

  • Si le chauffe-eau est horizontal il est nécessaire de vider celui-ci via la vidange de sécurité.
  • Ensuite il faut débrancher les fils électriques et démonter la résistance. L’idéal avant de le faire est d’avoir attendu un certain temps (2h) afin que la résistance ne soit pas chaude, sinon cela risque de brûler. Voici une photo de l’ancienne et de la nouvelle résistance.

Capture d’écran 2016-05-01 à 16.20.16

  • Après c’est la phase de nettoyage, il faut enlever le maximum de calcaire et si possible éponger toute la boue.

P_20160430_140324

  • Dès que le chauffe-eau semble propre on installe la nouvelle résistance, le nouveau thermostat et le nouveau joint. Vous n’êtes pas obligé de changer le thermostat et le joint mais vu le prix je vous conseille le changement.
  • on ferme les robinets d’eau chaude, ainsi que le groupe de sécurité qui nous a permis la vidange.
  • on remet l’arrivée d’eau et on vérifie que le joint ne fuit pas. Il faut attendre que le cumulus soit plein. (Pour remplir le cumulus il faut laisser un robinet d’eau chaude ouvert afin que l’air s’évacue)
  • on remet le courant, et on règle la température du chauffe-eau. Pour cela il faut attendre que le cumulus soit chaud (normalement on le voit sur le tableau quand il fait disjoncter ) pour faire une mesure de la température. Attention le temps de chauffe est long en général (3h à 5h)
    • Normalement on conseille une température entre 60°C et 65°C , en dessous de 60 °C on indique qu’il y a des risques de légionellose et au dessus on risque de se brûler sérieusement. Il faut aussi indiquer que l’on a moins de calcaire quand la température est au dessus de 50°C . Un écart de 1°C a un impact significatif sur la facture. En moyenne on estime que le chauffe-eau représente 20% de la facture d’électricité. Il faut aussi tenir compte du fait que si vous testez l’eau chaude alors que vous êtes loin du chauffe-eau il y a une perte de chaleur.

Capture d’écran 2016-05-01 à 16.28.38

  • on remet le cache électrique si le thermostat est derrière le cache, comme c’est le cas pour moi. Sinon il est conseillé de mettre le cache électrique avant.

Pour ma part, je change la résistance tous les 5 ans. Normalement si je voulais bien faire il me faudrait faire la vidange tous les 3 ans, et en profiter pour changer l’Anode de magnésium mais aussi supprimer le calcaire. Seulement je préfère attendre la panne 🙁 . A noter aussi que tous les 10 ans je change aussi le groupe de sécurité, car il finit toujours par fuir. Normalement il existe deux sortes : un en inox qui est plus résistant (29 Euro) et un normal (18 Euro).

20160501_154730

Quand on choisit son chauffe-eau il faut donc faire attention à plusieurs points :

  • Point n°1 : La capacité en fonction du nombre de personnes.
  • Point n°2 : La consommation électrique.
  • Point n°3 : Le fait de pouvoir changer de résistance sans faire de vidange (STÉATITE ou THERMO-GAINÈE).
  • Point n°4 : Quelle est l’ouverture pour faire la vidange et enlever le calcaire? (même sur les stéatites) Quelque soit le chauffe-eau il y aura du calcaire et donc il faut avoir la possibilité de pouvoir le nettoyer correctement. Par exemple mon ouverture est de 8 cm, c’est impossible de passer correctement la main. Il faut une ouverture de 10 cm dans l’idéal.

P_20160430_124248_1

  • Point n°5 : La possibilité de changer le groupe de sécurité facilement.
  • Point n°6 : La possibilité de changer facilement l’Anode magnésium (normalement il faut la changer tous les 2/3 ans.) Sur le haut de gamme (> 400 Euro) il est possible d’avoir une Anode hybride (titane inusable et enrobage magnésium) ou Anode à courant imposé en titane (inusable).

Souvent on regarde seulement le point n°1 & n°2, sauf qu’il est impératif de penser à l’entretien. Il faut fuir les cumulus dont l’entretien n’est pas possible ou pas facile.

Pour ce qui est du tarif, normalement le prix d’une résistance est de 40 Euro à 80 Euro. C’est donc plus rentable que le changement du chauffe-eau. Pour ma part j’ai acheter sur http://www.carre-lutz.com , c’est plus cher mais ils ont tous les types de résistance.

  • Résistance 2000 W : 59 Euro
  • Thermostat embrochable : 18 Euro.
  • Joint de résistance : 4 Euro.
  • Groupe de sécurité inox : 29 Euro.

Vous pouvez aussi faire appel à un plombier mais il faut savoir que le plombier est obligé de se faire une marge sur les pièces s’il veut vivre. Et l’autre point c’est que le tarif horaire des plombiers est compris entre 30 Euro et 70 Euro (et il faut aussi ajouter de 20 Euro à 40 Euro pour le déplacement). Et il faut bien compter 4 heures pour faire le changement de la résistance. Un devis dans les 300-600 Euro ne serait donc pas du vol …

Par exemple sur ce post : http://droit-finances.commentcamarche.net/forum/affich-4003842-remplacement-d-une-resistance-sur-chauffe-eau

J’ai fais appel à un réparateur, qui m’a dit qu’il fallait changer la résistance. Il m’a établit un devis de 685€, je trouve ça énorme !!
De plus il m’a facturé le déplacement et la recherche de panne d’un montant de 133€ !!

..

La plus part des personnes ne comprennent pas, il comparent le prix des pièces, 110 Euro dans mon cas, avec le prix tout compris. L’artisan à des charges à payer …

J’allais oublier mais avant de se lancer il faut vérifier que vous avez tous les outils :

  • tournevis plat et cruciforme (pour débrancher les fils électriques).
  • clé plate de 26 et/ou 27 et/ou 28 et/ou 29 et/ou 30 et/ou 31 et/ou 32. (pour ma par c’était 26, 30 et 32).
  • teflon et joint.
  • bières 😉

Et aussi prévoir un plan B en cas de fuite, l’idéal est de ne pas faire cela le dimanche ou alors de prendre un bouchon afin de pouvoir remettre l’eau sans le chauffe-eau.
